Fémlemez-hengerformázó gép: Működése, típusai és vásárlási útmutató

Mi az a fémlemez Tekercsformázó gép ?

A fémlemez-hengeralakító gép egy folyamatos hidegalakító rendszer, amely egy lapos fémtekercset fokozatosan egy meghatározott keresztmetszeti profilba formál úgy, hogy páros görgőállomásokon vezeti át. Mindegyik állomás fokozatosan hajlítja meg a fémszalagot - jellemzően néhány fokkal lépésenként -, amíg el nem éri a kívánt geometriát a gép kilépő végén. Az eljárás nem igényel melegítést, teljes mértékben a fém mechanikai tulajdonságaira és a szerszámok pontosságára támaszkodik, hogy nagy sebességgel konzisztens, méretpontos profilokat állítson elő.

A hengeralakítás az egyik leghatékonyabb fémmegmunkálási eljárás a hosszú, egyenletes profilok nagy mennyiségben történő előállításához. Egy gyártósor képes feldolgozni 10-100 méter kész profil percenként , az anyagvastagságtól, a profil összetettségétől és a levágási módszertől függően. Mivel a folyamat folyamatos és a szerszámozás rögzített, a méretkonzisztencia rendkívül magas – a profil keresztmetszetei több ezer méteres futáson keresztül szűk tűréshatárok mellett maradnak, minimális kezelői beavatkozással.

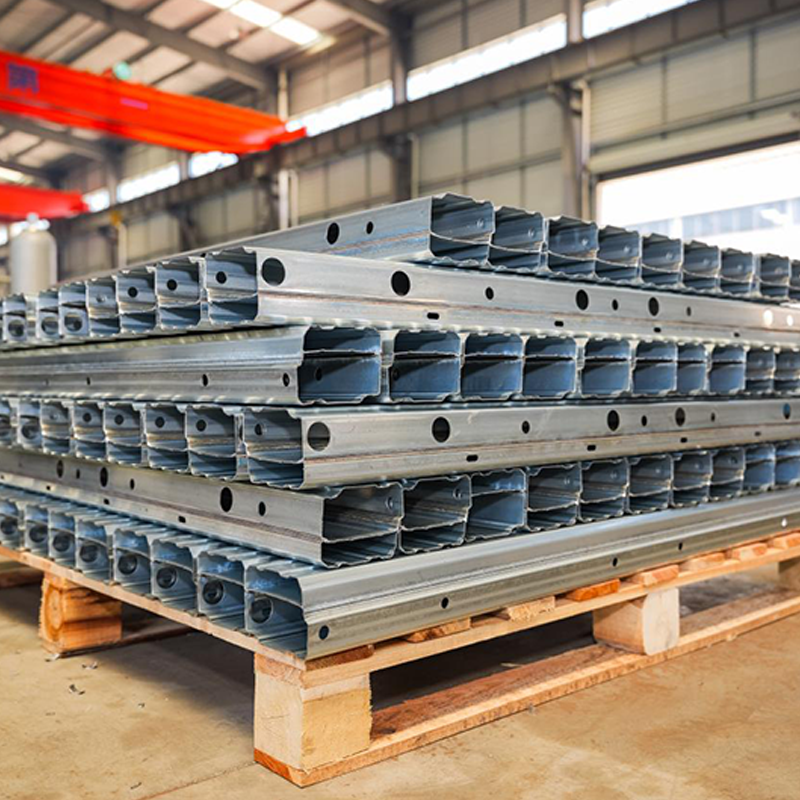

A fémlemez-hengerformázó gépeket szerkezeti részek, tető- és burkolópanelek, ajtó- és ablakkeretek, állvány- és polcelemek, autóalkatrészek, napelem-szerelősínek, kábeltálcák és több száz egyéb profil előállítására használják világszerte az építőiparban, a gyártóiparban és az infrastruktúra-iparban.

Hogyan működik a hengeralakító gép: A folyamat lépésről lépésre

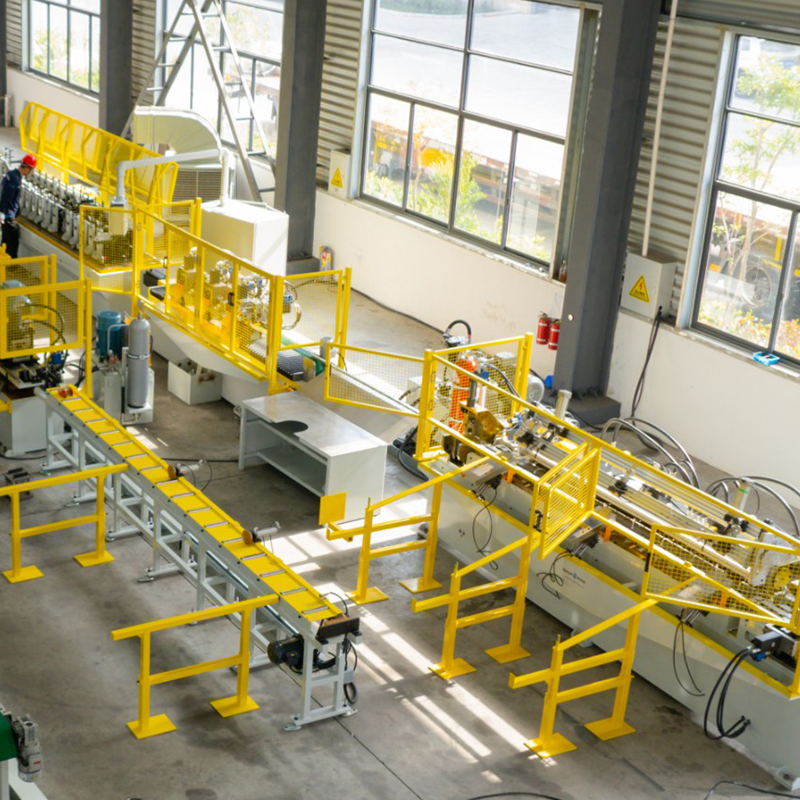

A hengeralakítási folyamat megértése segít kiválasztani a megfelelő gépkonfigurációt és szerszámokat egy adott alkalmazáshoz. Egy komplett gyártósor több integrált állomásból áll, amelyek a fémet a nyers tekercstől a kész, méretre vágott profilig szállítják.

1. Decoiler

A folyamat a decoilernél kezdődik, amely tartja és táplálja a fémtekercset. A tekercs magjában egy tüske kitágul, hogy biztonságosan megragadja azt, és a decoiler forog, hogy szabályozott sebességgel kiadja a csíkot. A tekercscsévélőket a tekercs tömege szerint osztályozzák – általában 3-15 tonna az ipari vonalaknál –, és lehetnek motorosak (motoros decoiler) vagy passzívak, ahol az alakítósorból származó szalagfeszültség hajtja meg a tekercset.

2. Hajegyenesítő / Szintező

A tekercselt fém maradványgörbülettel rendelkezik (tekercskészlet), és a tekercselési folyamatból származó számszeríj- vagy élhullámhibákat hordozhat. A többhengeres egyengető eltávolítja ezeket a síkossági hibákat az alakítás megkezdése előtt – ez kritikus az egyenletes profilgeometria eléréséhez, különösen a tetőlemez tekercselésénél, ahol a panelek síksága közvetlenül befolyásolja az időjárásállóságot és a vizuális megjelenést.

3. Elő-lyukasztó prés (opcionális)

Sok hengeralakító sor tartalmaz egy szervohajtású lyukasztóprést az alakító állomások előtt, hogy lyukakat, réseket vagy domborításokat adjon a lapos szalaghoz, miközben az még mindig könnyen hozzáférhető. Az elő-lyukasztást előnyben részesítjük az utólagos lyukasztással szemben az olyan jellemzők esetében, amelyeket pontosan kell elhelyezni a formált geometriához képest.

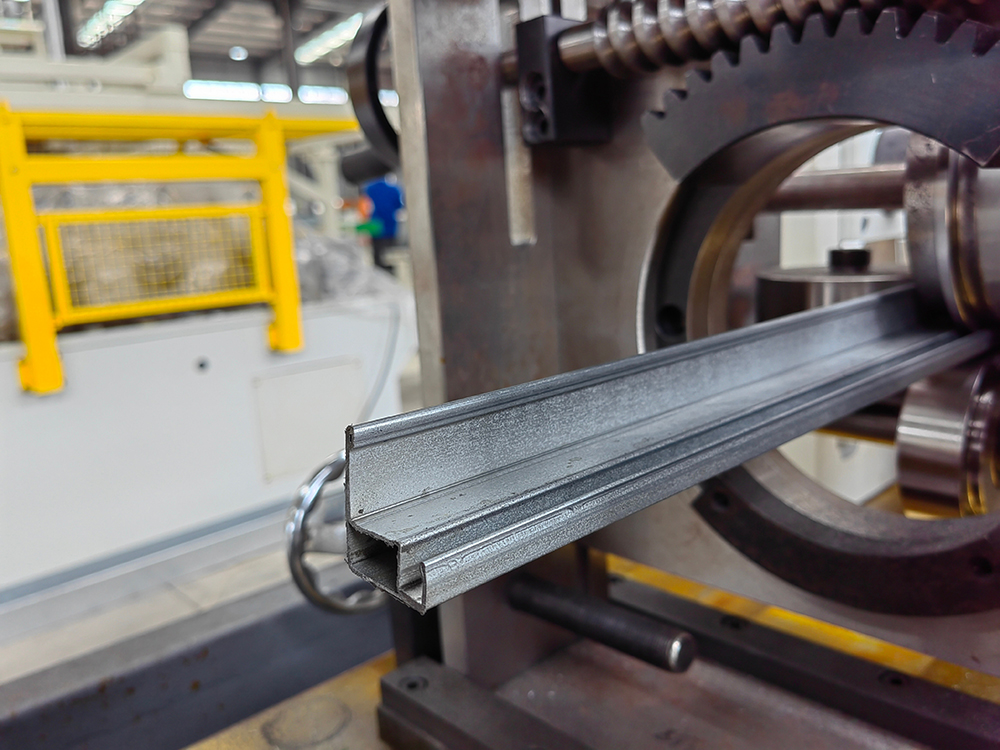

4. Hengeralakító állomások

A gép magja a hengeralakító malom – egy lineáris alakítóállvány, amelyek mindegyike egy pár precízen megmunkált görgőt tartalmaz vízszintes tengelyekre szerelve. A felső és alsó hengerek profilozottak, hogy illeszkedjenek a szalaggeometriához az alakítási folyamat adott szakaszában. Ahogy a szalag áthalad minden egymást követő állomáson, a keresztmetszet fokozatosan közelebb hajlik végső alakjához. A szükséges állomások száma függ a profil bonyolultságától, az anyagvastagságtól, a folyáshatártól és a teljes hajlítási szögtől – az egyszerű profilokhoz akár 8, míg az összetett építészeti szakaszokhoz 24 vagy több is szükséges.

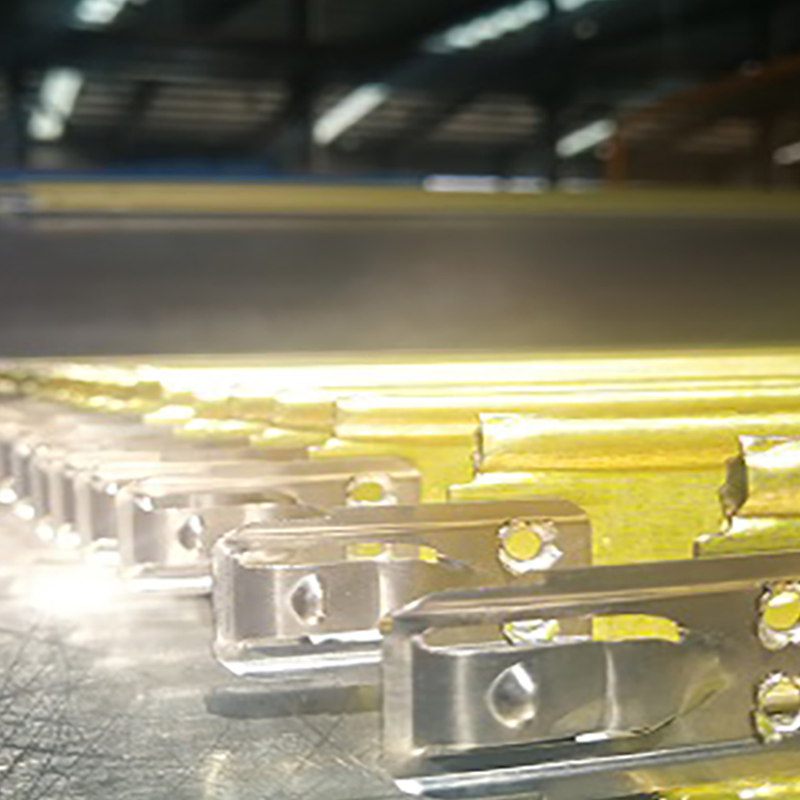

5. Formázás utáni lyukasztás vagy bevágás (opcionális)

Az alakítás után könnyebben hozzáadható funkciók – mint például a végbevágások, a sarokkapcsok vagy a lyukak bizonyos karimapozíciókban – a vonalba integrált utóformázó állomáson kerülnek hozzáadásra, amelyet egy kódoló időzít, hogy a szalag pontos helyzetében tüzeljen.

6. Levágó rendszer

A sor kilépő végén egy leválasztó rendszer választja el a folytonos profilt egyedi hosszúságokra. Két fő típust használnak: a repülő cut-off kocka , amely felgyorsul a vonalsebességhez igazodva, vág, majd visszahúzódik – lehetővé teszi a teljes folyamatos gyártást a szalag leállítása nélkül – és egy stop-and-cut (elővágás) rendszer, amely rövid időre leállítja a szalagot a vágáshoz. A nagy sebességű vonalakon és a hosszú paneleket gyártó vonalakon alapfelszereltség a repülõ elzárási rendszerek, ahol a leállítás és újraindítás csökkentené az áterõsséget és a felület minõségét.

7. Kifutó táblázat és halmozás

A kész profilok egy kifutó asztalra kerülnek, és manuálisan vagy automatizált halmozási rendszerekkel gyűjtik össze őket. A tetőpanelek és a hosszú szerkezeti részek gondos kezelést igényelnek, hogy elkerüljék a felületi karcolásokat és a profil torzulását a rakás és a szállítás előkészítése során.

Tetőlemez-hengerformázó gépek: típusok és profilok

A tetőfedő és burkolati ágazat a hengeralakítási technológia egyik legnagyobb végpiaca. A tetőlemez hengeralakító gép kifejezetten tetőfedő és falburkolati profilok gyártására van kialakítva előfestett vagy horganyzott acél, alumínium vagy réz tekercsből. Ezeknek a gépeknek lapos, mérettartós és felületi hibáktól mentes paneleket kell előállítaniuk olyan hosszúságban, amely elérheti a 12 métert vagy azt is – olyan követelmények, amelyek magas követelményeket támasztanak a gép merevségével, görgők beállításával és anyagkezelésével szemben.

Hullámos tetőlemez gépek

A hullámlemez gépek a mezőgazdasági, ipari és lakossági tetőfedéshez használt klasszikus szinuszos hullámprofilt állítják elő. A hullámos minta az egyik egyszerűbb hengeralakító geometria, viszonylag kevés állomást igényel, és ezek a gépek a legszélesebb körben gyártott és legköltségesebben elérhető gépek közé tartoznak a tetőfedő berendezések piacán. A szabványos hullámos profilokat 0,25 mm-től 0,8 mm-ig terjedő acélvastagságban gyártják 25-45 m/perc vonalsebességgel.

Trapéz / IBR profilgépek

A trapéz alakú tetőfedő profilok – beleértve a széles körben használt IBR (Inverted Box Rib) és R-panel profilokat – lapos edényekkel és szögletes bordákkal rendelkeznek, amelyek kiváló teherbírást és vízelvezetést biztosítanak a hullámlemezekhez képest. Ezek a profilok szabványosak a kereskedelmi és ipari tetőfedéseknél a legtöbb piacon. A bonyolultabb geometriához több alakítóállomásra van szükség, mint a hullámosított gépekhez, és a precíz bordázati geometria kritikus fontosságú a panelek telepítéskor történő megfelelő reteszeléséhez.

Álló varratú tetőpanel gépek

Az állóvarrat egy prémium építészeti tetőfedő rendszer, amelyben a panelek megemelt függőleges varratok révén egymásba kapcsolódnak, teljesen kiküszöbölve a szabadon lévő rögzítőelemeket. Az állóvarrat-hengerformázó gépek felfelé fordított lábakkal rendelkező paneleket állítanak elő, amelyeket mechanikusan egymáshoz varrnak a tetőn, így tiszta, vízálló kötés jön létre. Ezek a gépek nagyon nagy alakítási pontosságot igényelnek – a varratgeometriának pontosnak kell lennie a mechanikus varratszerszámok megfelelő működéséhez –, és jellemzően alacsonyabb sebességgel működnek, mint a hullámos vagy trapéz alakú vonalak. Az álló varratvonalakat gyakran úgy tervezték meg hordozható vagy helyformázó rendszerek amelyek az építkezésre szállíthatók, és a helyszínen pontosan a kívánt hosszúságú paneleket állíthatják elő, így nincs szükség a szántóföldi vágásokra és csökken a hulladék.

Szendvicspanel vonalak

A szendvicspanel-vonalak két hengeralakító állomást egyesítenek – egyet a külső homloklaphoz és egyet a belső béléshez –, amelyek között van egy maginjektálás vagy laminálás. Az eredmény egy kompozit panel szigetelő habbal vagy ásványgyapot maggal, amely két kialakított fémhéj közé van kötve. A szendvicspaneleket széles körben használják hűtőházakban, kereskedelmi építkezésekben és ipari épületek burkolataiban, ahol a hőteljesítmény és a beépítés sebessége a prioritás.

Fémlemez-hengerformázó gépekkel feldolgozott anyagok

A hengeralakító gépek fémek széles skáláját képesek feldolgozni, feltéve, hogy az anyag kellően rugalmas ahhoz, hogy repedés nélkül hidegen hajlítsa, és egyenletes mechanikai tulajdonságokkal rendelkezik a tekercs szélességében. A leggyakrabban feldolgozott anyagok a következők:

• Horganyzott acél (tűzi- és elektro-horganyzott): Tetőfedő és szerkezeti profilok domináns anyaga. A cink bevonat korrózióvédelmet biztosít; A szabványos bevonatok Z100-tól Z275 g/m²-ig terjednek. A tetőfedő alkalmazások vastagsága jellemzően 0,25–1,2 mm; szerkezeti profilok 1,0-4,0 mm-t használnak.
• Előre festett acél (PPGI/PPGL): Horganyzott acél gyárilag felvitt szerves bevonattal (poliészter, PVDF vagy SMP) az egyik vagy mindkét oldalon. Az előfestett tekercs kiküszöböli az utólagos formázási festést, és a színes tetőfedő és építészeti burkolatok standard anyaga. A festékrendszernek elég rugalmasnak kell lennie ahhoz, hogy repedés vagy hámlás nélkül ellenálljon a hajlítási deformációnak.
• Alumínium: Ott használatos, ahol a könnyű súly és a természetes korrózióállóság a prioritás. Az 1100, 3003 és 5052 alumíniumötvözetek gyakoriak a tetőfedő és burkolati alkalmazásokban. Az alumínium eltérő rugózási jellemzői miatt módosított görgőgeometriát és csökkentett vonalsebességet igényel az acélhoz képest.
• Rozsdamentes acél: Higiénikus, vegyszerálló vagy erősen korrozív környezetekben használható. A rozsdamentes acél gyorsan megkeményedik az alakítás során, több alakítóállomást és robusztusabb szerszámot igényel, mint az egyenértékű vastagságú lágyacél.
• Réz és cink: Prémium építészeti tetőfedéshez és burkolatokhoz használják. Ezek az anyagok puhábbak, és gondos kezelést igényelnek, hogy elkerüljék a görgők felületi elrontását – a görgők felületi minősége és az érintkezési nyomás kritikusak.
• Nagy szilárdságú acél (HSS / AHSS): Egyre gyakrabban használják szerkezeti szakaszokhoz és járműprofilokhoz, ahol a szilárdság-tömeg arány kritikus. A nagy szilárdságú acélok lényegesen nagyobb alakítóerőt és több állomást igényelnek a visszarugózáshoz, és a szerszámkopási arány magasabb, mint a lágyacéloknál.

Főbb jellemzők, amelyeket értékelni kell a hengeralakító gép kiválasztásakor

A fémlemez hengeralakító gép beszerzése jelentős tőkebefektetés. Az alábbi specifikációk kiértékelése biztosítja, hogy a gép megfeleljen mind a jelenlegi gyártási követelményeknek, mind a várható jövőbeni igényeknek.

1. Anyagvastagság tartomány: Győződjön meg róla, hogy a gép alakítási kapacitása lefedi a használni kívánt anyagmérők teljes skáláját, beleértve a jövőbeni bővítéseket is. A 0,3–1,0 mm-es acélra méretezett gépet nem lehet 1,5 mm-re tolni a szerszámok és a tengelyek károsodása nélkül.
2. Profilszélesség és szalagszélesség kapacitás: A gép maximális tekercsszélességének és alakítási szélességének illeszkednie kell a termékválaszték legszélesebb profiljához, adott esetben figyelembe véve az éllevágást is.
3. Alakító állomások száma: Elegendőnek kell lennie a profil összetettségéhez és az anyag folyáshatárához. Az alacsony teljesítményű szerszámok túl kevés állomással visszarugózást, mérethibát és felületi jelölést eredményeznek.
4. Vonal sebesség: M per percben kifejezve. A nagyobb sebesség növeli az áteresztőképességet, de robusztusabb vágórendszereket, jobb szalagvezérlést és precízebb tekercselőtolást igényel. Győződjön meg arról, hogy a névleges fordulatszám a tervezett anyagvastagság mellett is elérhető, nem csak a minimális nyomtávon.
5. Hajtásrendszer: A lánchajtású állványok költséghatékonyak és robusztusak, de kevésbé pontos sebességszabályozást kínálnak, mint az egyedi szervohajtású állványok. A modern nagysebességű és többprofilú vonalak egyre gyakrabban használnak szervohajtásokat minden állványhoz, lehetővé téve a formázási paraméterek digitális vezérlését.
6. Szerszámanyag és keménység: A hengeralakító szerszámok jellemzően D2 vagy Cr12MoV szerszámacélból készülnek, 58–62 HRC-ig hőkezelve. A nagyobb keménység meghosszabbítja a szerszám élettartamát, de növeli a ridegséget – a megfelelő specifikáció az anyag típusától és a gyártási mennyiségtől függ.
7. Vezérlő rendszer: A modern hengeralakító sorok PLC-alapú vezérlést használnak HMI érintőképernyős interfésszel, hossz-alapú levágási vezérlést kódolón keresztül és gyártási adatnaplózást. Ellenőrizze a kompatibilitást létesítménye tápellátási szabványaival és a rendelkezésre álló kezelői képzettségi szinttel.
8. Értékesítés utáni támogatás és pótalkatrészek elérhetősége: A szerszámok, csapágyak, tengelyek és vágólapátok olyan kopó elemek, amelyeket időszakonként cserélni kell. Győződjön meg arról, hogy a gyártó vagy helyi képviselője rendelkezik-e kritikus alkatrészekkel, és elfogadható válaszidőn belül tud műszaki támogatást nyújtani.

A hengeralakítás előnyei az alternatív fémformázó eljárásokkal szemben

A hengeralakítás a présfékezéssel, az extrudálással és a sajtolással versenyez az formázott fémprofilok előállításához. Előnyei meghatározóak bizonyos gyártási forgatókönyvekben:

• Nagy mennyiségű gyártás hatékonysága: A felállítást követően egy hengeralakító sor minimális ráfordítással folyamatosan készít kész profilokat. Az egységenkénti gyártási költségek gyorsan csökkennek a mennyiséggel, oly módon, hogy a nyomófék-hajlítás – amely minden egyes darab egyedi kezelését igényli – nem tud megfelelni.
• Korlátlan profilhossz: A hengeralakítás bármilyen hosszúságú profilt készít, amelyet csak a tekercsellátás korlátoz, míg a présfékezést korlátozza a préságy hossza és a kezelhetőség. Ez kritikus fontosságú a tetőfedő és szerkezeti alkalmazásoknál, ahol 6–8 méternél hosszabb panelekre vagy szakaszokra van szükség.
• Kiváló felületi minőség: A hidegalakítási eljárás és a szabályozott hengeres érintkezés jobban megőrzi az előfestett és polírozott felületeket, mint a sajtolási vagy melegalakítási eljárások, így a hengeralakítás az előkészített anyagoknál a választott módszer.
• Következetes tűrések a léptékben: A rögzített szerszámgeometria ugyanazt a keresztmetszetet állítja elő a teljes gyártási folyamat során, olyan méretkonzisztenciát érve el, amelyet a kézi présfék-műveletek nem tudnak megbízhatóan reprodukálni több ezer darabon keresztül.
• Másodlagos műveletek integrálása: A lyukasztás, dombornyomás, bevágás és levágás egyetlen tekercsformázó sorba integrálható, így kiküszöbölhető a másodlagos kezelés, és csökken a teljes gyártási idő és a munkaerőköltség.
