Álló állványos tekercsformázó gép: Alkatrészek, profilok és vásárlási útmutató

Mi az an Álló állványos tekercsformázó gép ?

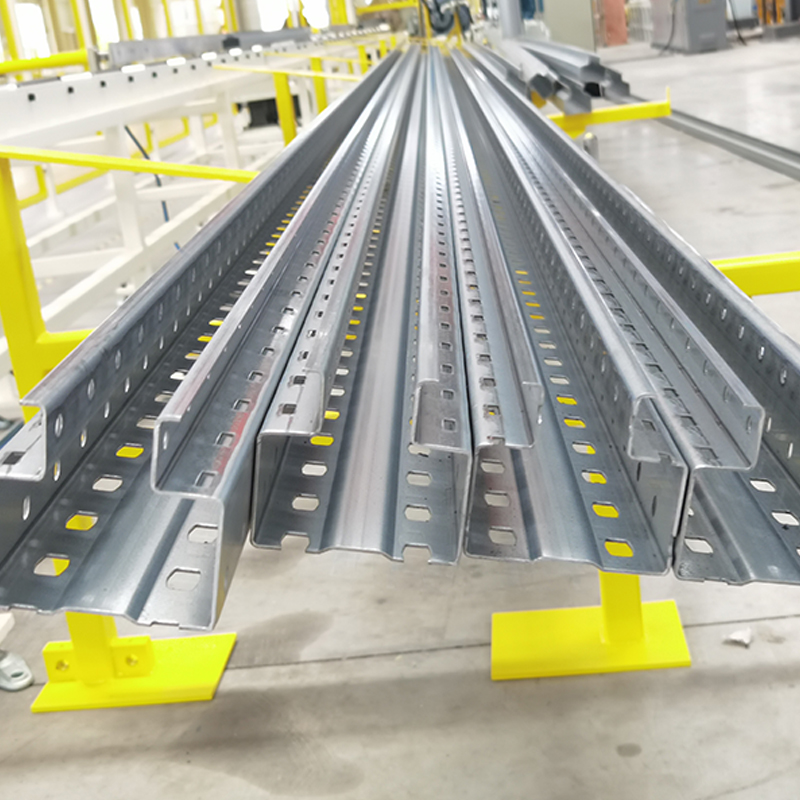

Az álló állványos hengeralakító gép egy hidegen hengerelt alakító rendszer, amelyet kifejezetten a raklapos állványokban, polcrendszerekben és ipari tárolószerkezetekben használt függőleges oszlopprofilok előállítására terveztek. Ezek a függőleges oszlopok – jellemzően C-szelvényű, nyitott hátú vagy dobozos profilok rendszeres időközönként lyukasztott könnycsepp- vagy kerek lyukmintákkal – a raktárban vagy elosztóközpontban minden állványrendszer szerkezeti gerincét képezik. Konzisztens geometriával, precíz furattávolsággal és megfelelő anyagvastagsággal történő előállításuk nem alku tárgya: egyetlen tűréshatáron kívüli állóoszlop kompromittálja egy teljes rack-rekesz terhelhetőségét.

Az általános célú hengeralakító sorokkal ellentétben az álló állványos gépek integrálhatók elő- vagy utólyukasztó állomásokat közvetlenül a formázási folyamatba , biztosítva, hogy a könnycsepp hornyok, kerek lyukak és rögzítő nyílások, amelyek rögzítik a gerenda csatlakozóit és a merevítő alkatrészeket, pontos osztásközökkel legyenek benyomva minden legyártott támasztóoszlop teljes hosszában. A formázás és a lyukasztás egyetlen menetben történő kombinációja kiküszöböli a másodlagos műveleteket, csökkenti a kezelés során keletkező károkat, és olyan átviteli sebességet ér el, amelyhez az egyes műveletek nem férnek hozzá.

Az álló állványos hengeralakító vonal kulcselemei

A teljes álló állványos hengeralakító sor integrált állomások sorozata, amelyek mindegyike meghatározott funkciót lát el a tekercsszalagból a kész oszlopprofilig történő anyagátalakítás során. Az egyes állomások szerepének megértése egyértelművé teszi, hogy a minőség hol van beépítve – és hol sérülhet az alulspecifikáció miatt.

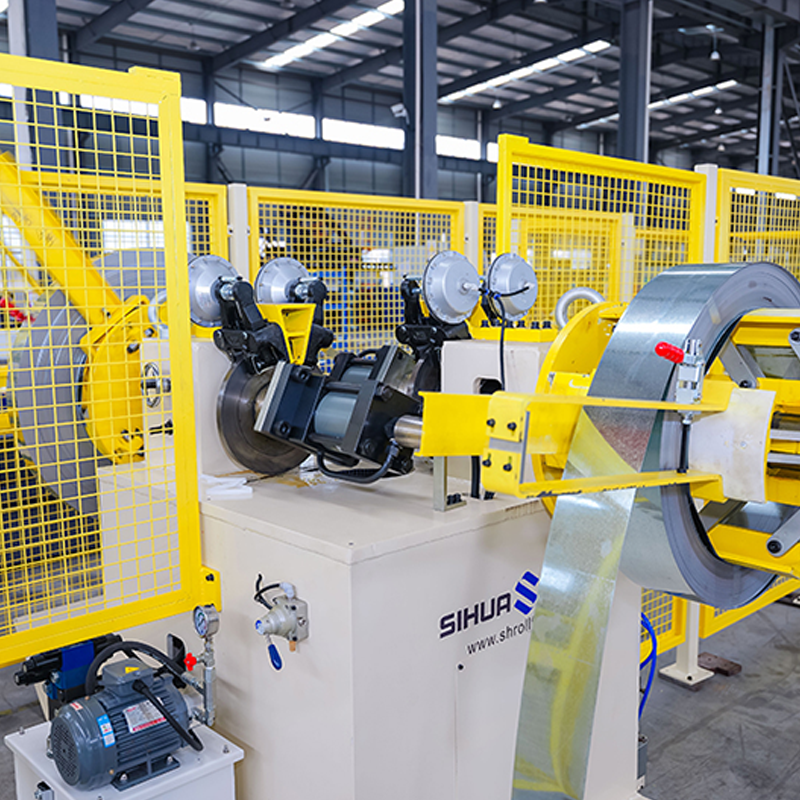

Decoiler és egyengető

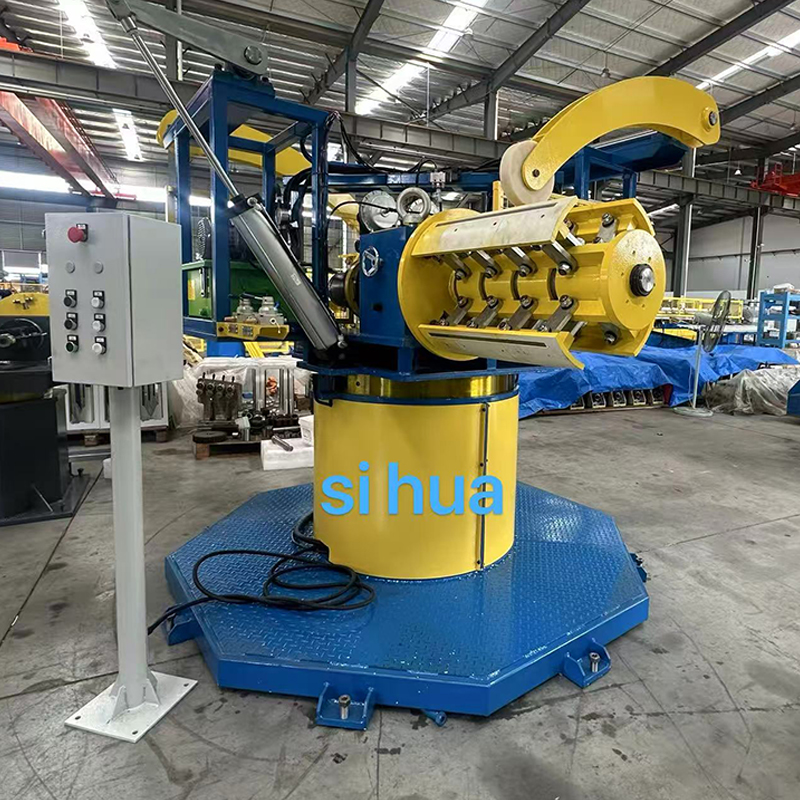

A horganyzott vagy előfestett acélszalag tekercs (jellemzően 1,5–3,0 mm vastag, 100–200 mm széles) egy hidraulikus decoilerre van felszerelve, amely szabályozza a szalag feszességét a futás során. A többhengeres motoros egyengető eltávolítja a tekercskészletet – a tekercselés által kiváltott görbületet – mielőtt a szalag az alakító állomásokba kerül. A nem megfelelő egyengetés ebben a szakaszban meghajlást és csavarást eredményez a kész profilban, amelyet nem lehet korrigálni a szakasz leselejtezése nélkül.

Előlyukasztás Prés

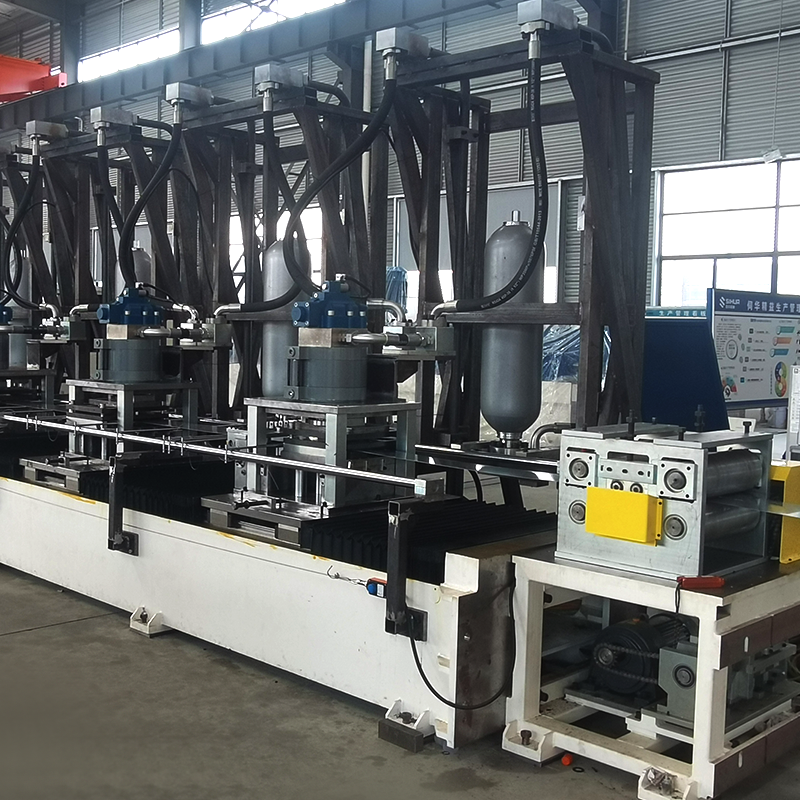

A legtöbb függőleges állványsoron a könnycsepp-réseket és a kiegészítő lyukakat formázás előtt lyukasztják ki, nem pedig utána, mivel a lapos csíkokat sokkal könnyebb pontosan kilyukálni, mint egy kialakított C-szelvényt. Az előlyukasztóprés szervohajtású vagy hidraulikus matricakészletet használ, edzett szerszámacél lyukasztókkal, amelyek úgy vannak elhelyezve, hogy a fogasléc kialakításában meghatározott pontos furatmintát készítsenek. A lyukasztási osztáspontosságot – jellemzően ±0,5 mm-en belülre van szükség 2400 mm-es függőleges hossz esetén – egy szervo adagolórendszer vezérli, amely a szalagot a programozott lyuktávolság szerint indexeli minden egyes préslöket előtt.

Hengeralakító Mill

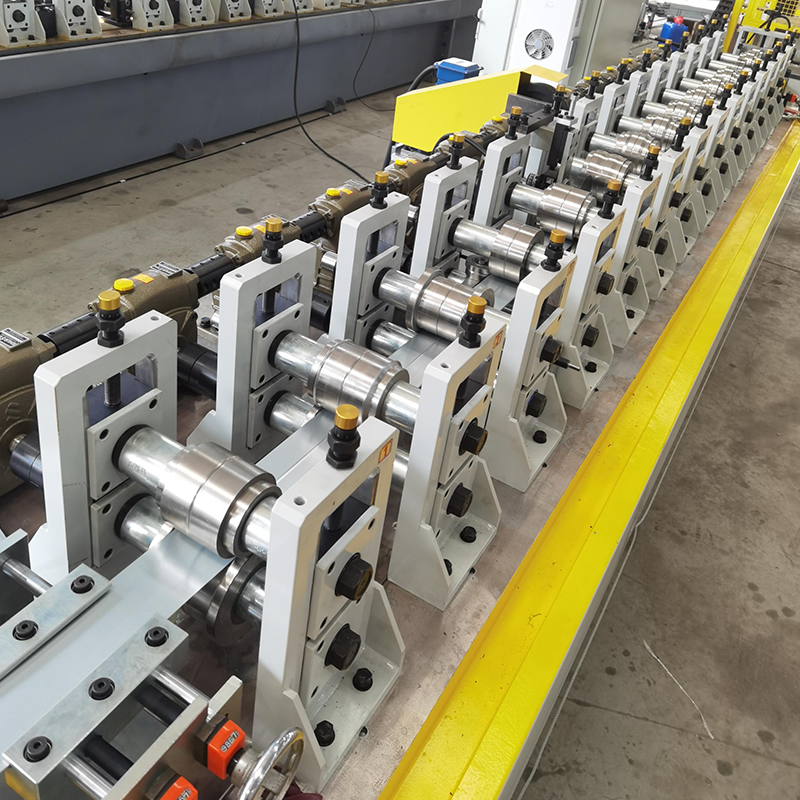

Az alakítómalom a gép magja, amely egy sor páros felső és alsó hengeres szerszámállomásból áll, amelyek merev maróállványra vannak szerelve. Mindegyik állomás fokozatosan meghajlítja a szalagot egy kis szögnövekedéssel – jellemzően 10–20°-kal menetenként – a végső profilgeometria eléréséig. A függőleges állványprofilokhoz szükség van 12-22 alakító állomás a profil összetettségétől, az anyagvastagságtól és az alakítás során az acél keményedésének mértékétől függően. A tekercsszerszámok GCr15 vagy D2 szerszámacélból készülnek, HRC 58–62-re edzettek, és szoros tűrésekre csiszolják, hogy megőrizzék profilkonzisztenciáját több millió méternyi gyártás során.

Utóformázó lyukasztó vagy bemetsző állomás

Egyes függőleges kialakítások további lyukasztási műveleteket igényelnek az alakítás után – a végbevágás az alaplemez rögzítéséhez, a másodlagos furatmintázatok a szalagban vagy a dombornyomás a márka azonosításához. Ezeket a műveleteket közvetlenül a formázómalom kilépése után elhelyezett másodlagos lyukasztóprésben hajtják végre, miközben a profilt továbbra is megtámasztja a sorvezető rendszer, megakadályozva azt a torzulást, amely akkor keletkezne, ha a formázott szakaszt eltávolítanák és egy külön présbe betáplálnák.

Flying Shear vagy Cold Saw Cutoff

A kész profilt vagy repülő ollóval (amely vonalsebességű mozgás közben vág, ami nagy áteresztőképességet tesz lehetővé az alakítási folyamat leállítása nélkül) vagy hidegfűrésszel (amely tisztább, sorjamentes vágást eredményez, de megköveteli, hogy a zsinór minden vágási ciklusnál lelassuljon). Gyakoriak a 2400–6000 mm-es függőleges hosszak; A ±2 mm-es hossz-ismételhetőség az állványgyártás megfelelőségének standard elvárása.

PLC vezérlőrendszer és HMI

A modern állványsorokat egy PLC (jellemzően Siemens S7 vagy Mitsubishi Q-sorozat) vezérli érintőképernyős HMI-vel, amely tárolja a termékrecepteket – a lyukasztási távolságot, a lyukmintát, a vágási hosszt és a vonalsebesség paramétereit – a termékpaletta minden álló SKU-jához. A receptúra ​​alapú működés percekre csökkenti az átállási időt az ugyanazon a szerszámkészleten lévő profilváltozatoknál, és tárolja a gyártási számokat, a hibanaplókat és a minőségi adatokat a nyomon követhetőség érdekében.

Gyártott profiltípusok és anyagspecifikációk

Az álló állványos hengeralakító gépek meghatározott profilszerszámkészletek köré épülnek. A globális állványgyártásban a leggyakoribb álló profilok a következők:

A bemeneti anyag leggyakrabban S350GD vagy S420GD tűzihorganyzott acél tekercs az EN 10346 szabvány szerint, Z275 horganyzási osztályú (összesen 275 g/m² mindkét oldalon). A nagy hozamú acélminőségek lehetővé teszik a vékonyabb nyomtávú specifikációkat, hogy egyenértékű teherbírást érjenek el, csökkentve a gyártott állvány méterenkénti anyagköltségét – ez jelentős tényező az állványgyártókra jellemző gyártási mennyiségeknél.

Gyártási sebesség, átállás és termelés tervezése

A függőleges állványos hengeralakítás során a sorsebességet elsősorban az elő-lyukasztóprés löketszáma határozza meg, nem pedig az alakító malom kapacitása. A jól meghatározott álló állványsor tipikus gyártási paraméterei a következők:

• Alakítási vonal sebessége: 15-40 m/perc a profil bonyolultságától és a lyukasztási sűrűségtől függően
• Nettó kimenet: Műszakonként (8 óra) 800–2500 méter kész állóállás, figyelembe véve a tekercscseréket, receptváltásokat és ütemezett megállásokat
• Profilváltási idő: 2-4 óra a szerszámkészlet cseréjéhez (eltérő profilszélesség vagy szelvény); kevesebb mint 10 perc a receptváltoztatáshoz ugyanazon a szerszámkészleten belül (különböző hosszúságú vagy lépésközzel)
• Szerszám élettartam: 3-8 millió méter per hengeres szerszámkészlet, mielőtt újracsiszolásra lenne szükség, az anyag keménységétől és a horganybevonat koptatóképességétől függően

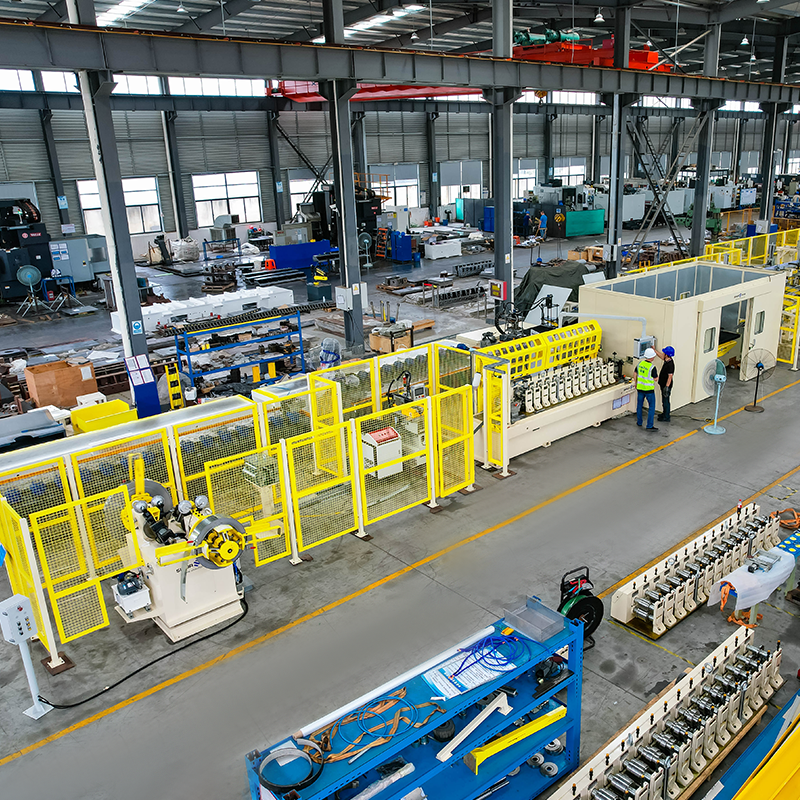

A több álló SKU-t gyártó gyártók számára a gyorsan cserélhető szerszámkazettás rendszer – ahol a formázóhengerek teljes készletét előre szerelik egy eltávolítható kazettára, és egységként cserélik – 30 perc alá csökkentheti a profilváltást, jelentősen javítva a berendezések kihasználtságát a vegyes termékek gyártási ütemezése esetén.

Minőségellenőrzés és megfelelőség az állványos állványos gyártáshoz

A raklaptartó állványok olyan szerkezeti elemek, amelyekre nemzetközi biztonsági szabványok vonatkoznak. A gyártás minőségét bizonyíthatóan ellenőrizni és dokumentálni kell, hogy megfeleljen az alábbi követelményeknek:

• EN 15512 (Európa) és RMI ANSI MH16.1 (Észak-Amerika) szabályozza az állítható raklapos állványok szerkezeti tervezési és vizsgálati követelményeit. A tartóoszlopok gyártóinak teszteléssel kell bizonyítaniuk, hogy profiljaik elérik az állványtervezési számításoknál használt névleges keresztmetszeti modulus, tehetetlenségi nyomaték és kihajlási ellenállás értékeit.
• Furathelyzet tűrés: A könnycsepp nyílás helyzetét a névleges emelkedéstől ±0,5 mm-en belül kell tartani, hogy biztosítsa a gerenda csatlakozóinak összekapcsolódását különböző állványmagasságokon és különböző gyártási tételeknél. Ez rendszeres folyamat közbeni mérést tesz szükségessé, pitch-check sablonok segítségével a referenciaszabványokhoz képest.
• Profil méretellenőrzés: Szélesség, mélység, peremszög és hajlítás/csavarodás mérést kell végezni minden tekercs elején és legalább 500 méterenként a gyártás során, az eredményeket a termék gyártási specifikációjában meghatározott tűréshatárokhoz képest rögzítve.
• Anyagkövethetőség: Minden egyes gyártási tételnek nyomon követhetőnek kell lennie a beérkező acéltekercs tanúsítványig, lehetővé téve az esetleges helyszíni hibák kivizsgálását, és a kellő gondosság bizonyítását a végfelhasználók és a szabályozó szervek felé.

Függőleges állványos tekercsformázó gép meghatározása: kulcsfontosságú kérdések

A függőleges állványos tekercsformázó gép kiválasztása általában 150 000 USD és 600 000 USD közötti tőkebefektetést jelent, az automatizálási szinttől, a lyukasztó kapacitástól és a vezérlés specifikációjától függően. A következő kérdések különböztetik meg a komoly beszállítókat a felületesen hasonló, de nem megfelelően kidolgozott berendezéseket kínálóktól:

• Mekkora a lyukasztóprés tonnatartalma, és mekkora a maximális egyidejű lyukasztási terület? A sűrű könnycsepp-mintázatok nagyobb tonnát igényelnek, mint amennyit a prés névleges kapacitása sugallhat, ha minden ütés egyszerre tüzel.
• Milyen hengeres szerszámok anyaga és keménysége szabványos, és mi a garantált élettartam? Egy jó hírű gyártó megad egy minimális méter per utánkövetési értéket, és ezt garanciális időszakkal támasztja alá.
• Mely PLC- és HMI-márkákat használnak, és elérhetők-e helyi szerviz és pótalkatrészek az Ön országában? Egy ismeretlen hazai PLC márka által vezérelt vonalat nehéz és költséges lehet fenntartani a gyártó hazai piacán kívül.
• Megmutatható, hogy a vonal az Ön profilját névleges sebességgel futja az elfogadás előtt? Bármely jó hírű gépgyártó elfogadja a gyári átvételi tesztet (FAT) a megállapodás szerinti minőségi és sebességi kritériumok szerint, mint fizetési feltételeket.
• Milyen üzembe helyezési támogatást, kezelői képzést és alkatrészcsomagot tartalmaz? A megfelelő üzembe helyezési támogatás és az első éves alkatrészkészlet nélkül érkező hengeralakító gépsor lényegesen többe kerül a termeléskiesésben, mint a költségvetés és a jól támogatott gépvásárlás közötti különbség.

Az álló állványos hengeralakító gép végeredményben csak annyira jó, amennyire az általa tartós termelési sebesség mellett előállított profilok állaga van. A mérettűrés, a szerszámok élettartama és a vezérlőrendszer szabványainak szigorú meghatározása – nem csak a beszerzési ár – az állványgyártó egyetlen legfontosabb döntése a gyártósor felállítása vagy korszerűsítése során.
